一、前言
自來水廠的供水泵站中,供水系統一般由若干臺揚程相近的水泵組成,調節水壓和流量的傳統方法是,按期望輸出的水壓和流量用人工控制水泵運行的臺數。如供水能力4-6萬噸/日的自來水廠,水泵的配置方案有多種,其中一種可行的方案是三臺160kW和一臺90kKW水泵組成。系統工作時,傳統的方法是,若供水量較大,顯然,流量和管網水壓已經不能滿足要求,這時需人工投入水泵,根據現場管網水壓情況由工人來決定投入160kW水泵還是90kW水泵;若供水量減小,管網水壓會(huì )升高,此時又需人工切除水泵。在深夜用水量較小時,為節能考慮用一臺90kW水泵供水。由于水泵的流量較大,為避免“水錘”效應,人工投切時,投入泵時應遵循“先開機,后開閥”、切除泵時應遵循“先關閥,后停機”的操作程序。若是小功率的水泵,水泵的出水側都裝有普通止回閥,其本上能自動保證以上的操作程序,只是停機時止回閥關閉前的瞬間還是有“水錘”效應產生,如果安裝的是“微阻緩閉止回閥”,停機時基本上也不存在“水錘”效應。
二.變頻恒壓供水的控制方案
由于城市自來水的用量隨季節的變化而變化,隨每日時段不同而變化。為使供水的水壓恒定,最常見的辦法是采用變頻恒壓供水系統,即壓力變送器裝在主管網上檢測管網壓力信號,再將此壓力信號送到變頻器(PLC)的模擬信號輸入端口,由此構成壓力閉環控制系統,管網壓力的恒定依賴變頻器的調節控制。對于多泵情況,可以?xún)煞N不同的控制系統方案,一種是“順序控制方案”,系統圖如圖一所示:

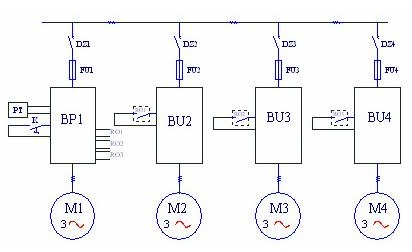

圖一 順序控制方案系統圖
圖中:BP1—變頻器;BU2~BU4--軟起動器,PT—壓力變送器。由圖一可見,變頻器連接在第一臺水泵電機上,需要加泵或減泵時,由變頻器RO1~RO3端口輸出信號起動或停止其他的水泵,這時水泵的起動采用自耦降壓起動裝置或軟起動器。這種方案的特點是水泵電機不需要在變頻和工頻之間切換;第一臺水泵永遠連接在變頻器上,沒有切換過程中的失壓現象;由于變頻泵以外的泵都有軟起動器,所以不需要再做備用系統,當變頻器故障時,可用軟起動器手動起動M2~M4水泵,保證供水不致中斷;每臺電機都有起動器,初始投資較大。另一種是“循環投切”方案,系統圖如圖二所示
?

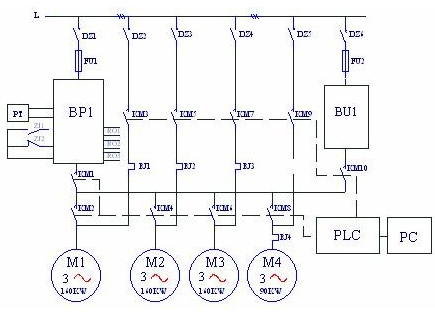

圖二 變頻恒壓供水循環投切方案系統圖
圖中:BP1—變頻器,BU1—軟啟動器,PT-壓力變送器,ZJ1、ZJ2-用于控制系統的起動/停止和自動/手動轉換。由圖二可見,變頻器連接在第一臺水泵電機上,需要加泵時,變頻器停止運行,并由變頻器的輸出端口RO1~RO3輸出信號到PLC,由PLC控制切換過程。切換開始時,變頻器停止輸出(變頻器設置為自由停車),利用水泵的慣性將第一臺水泵切換到工頻運行,變頻器連接到第二臺水泵上起動并運行,照此,將第二臺水泵切換到工頻運行,變頻器連接到第三臺水泵上起動并運行;需要減泵時,系統將第一臺水泵停止,第二臺水泵停止,這時,變頻器連接在第三臺水泵上。再需要加泵時,切換從第三臺水泵開始循環。這種方式保證永遠有一臺水泵在變頻運行,四臺水泵中的任一臺都可能變頻運行。這樣,才能做到不論用水量如何改變都可保持管網壓力基本恒定,且各臺水泵運行的時間基本相同,給維護和檢修帶來方便,所以,大部分的供水廠家都鐘情于循環投切方案。但此方案也有不足之處,就是在只有一臺變頻器運行并切換到工頻過程中會(huì )造成管網短時失壓,在設計時應充分的引起重視。另外,必須設置一套備用系統,圖中的軟啟動器就是作為備用。當變頻器或PLC故障時,可用軟起動器手動輪流起動各泵運行供水。
三. 循環投切的工作過程
眾所周知,變頻器的輸出端不能連接電源,也不能運行中帶載脫閘,切換過程應按以下的程序進行。循環投切恒壓供水系統投入運行時,當變頻器的輸出頻率已達到50Hz或52Hz時,能否將變頻器的上限頻率設為52Hz,取決于水泵電機運行在52Hz時是否超載。在50Hz頻率下運行60s管網水壓未達到給定值,此時,該臺水泵需切換到工頻運行。切換過程是:先關該臺水泵電動閥,然后變頻器停車(停車方式設定為自由停車),水泵電機慣性運轉,考慮到電機中的殘余電壓,不能將電機立即切換到工頻,而是延時一段時間,到電機中的殘余電壓下降到較小值,這個值保證電源電壓與殘余電壓不同相時造成的切換電流沖擊較小,在某水廠160kW水泵電機的切換時間為600ms。連接在電機工頻回路中的空氣開關容量為400A,經現場調試切換過程的電流沖擊較小,每一次切換都百分之百的成功。關閥后停車,水泵電機基本上處于空載運轉,到600ms時電機的轉速下降不是很多,使切換時電流沖擊較小。切換完成后,再打開電動閥;已停車的變頻器切換到另外的水泵上起動并運行,再開電動閥。切除工頻泵時,先關閥,后停車,這樣無“水錘”現象產生。這些操作都是由PLC控制自動完成。
實際上,電機的傳統起動方式也存在一定的電流沖擊。對電機直接起動時,起動電流是額定電流的5~7倍,小功率的電機經常采用直接起動方式。電機功率較大時,常用星—三角或自耦降壓起動器。自耦降壓起動器起動電機時,首先加60%的電壓,屬恒頻調壓調速,數秒鐘或數十秒鐘后(根據電機的容量而定),電機加速到60%電壓時的速度,將60%的電壓切除后立即連接到100%(380V)電源上。切除60%電壓時,電機的速度較變頻器投到工頻時電機的速度要低,殘余電壓相對低一些,投切是在瞬間完成的,電流沖擊可能性較大,為保證切換成功,回路上的空氣開關容量一般都選得比較大。循環投切時,電機從變頻往工頻切換,只要切換的延時足夠,電機由變頻切換到工頻時的電流沖擊不大。一般殘余電壓的衰減時間為1—2秒,切換延時也不是越長越好,延時短,殘余電壓高,速度降落少;延時長,殘余電壓低,但速度降落大。選擇延時需二者兼顧,以求得最小的沖擊電流。如果要使切換過程無電流沖擊,需采用同步切換方式,加入一些控制手段和控制元件就可實現,但考慮經濟上是否合算。
四. 循環投切對變頻器和電機的影響
將電機從變頻狀態切換到工頻狀態時,變頻器內的功率器件立即關閉,電機的電流不能躍變,功率器件旁的并聯二極管提供了續流通路,殘余電壓經二極管整流器和中間環節電容流通,轉子電阻消耗能量,電機的定子也能消耗部分能量,因此,殘余電壓的衰減比較快,雖然在切換時仍有一定的殘余電壓,但對變頻器影響已經很小,對電機壽命也無多大的影響。自耦降壓起動器切換時,電機內定子的殘余電壓無通路流通,只有轉子回路是閉合回路,也只有轉子電阻消耗能量,殘余電壓的衰減比較慢。切換時,因殘余電壓存在而形成的沖擊電流較大,對電機有一定的影響,電機設計時已充分考慮了這些因素。
五. 應用實例
四川遂寧市自來水二廠,供水能力6萬噸/日,城市管網壓力0.4MPa,泵組為3臺160kW,1臺90kW水泵,要求恒壓供水并采用計算機監控,變頻器或控制系統故障可由軟起動器手動起動各泵。
(1)計算機監控內容
管網壓力,流量,泵的運行狀態,閥啟閉狀態,電機溫度,各泵運行的電流,電壓,功率和功率因素,并監控水質參數如余氯,濁度,含鐵量,PH值等。
(2)原理框圖

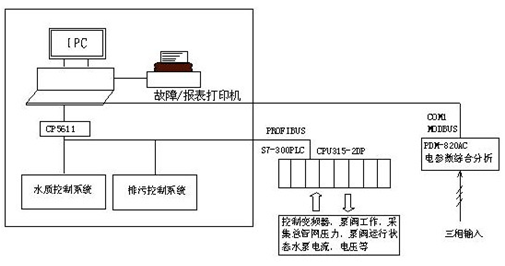

圖三 計算機監控原理圖
為保證系統的可靠性,上位機PC用于管理,用組態軟件做出若干工藝流程圖,實時顯示系統的運行狀況,并統計歷史數據,如需要可隨時打印報表;還用于故障的報警和處理。PC機為研華工業計算機,PLC為西門子S-7300,便于與總控室計算機聯網,采用帶有PROFIBUS接口的CPU315。CP5611是通信模塊,PDM-820AC電參數綜合分析儀用于檢測系統的用電量??刂扑玫钠?停,切換,閥的啟/閉;電機電流,溫度的檢測,水泵使用時間的統計;壓力,流量,水質參數的采集等,均由PLC完成。水壓的給定值由變頻器鍵盤設定。

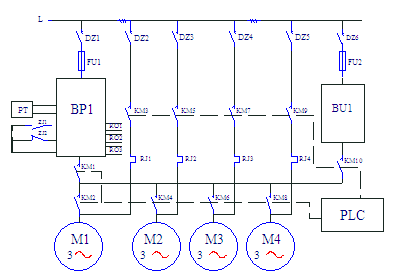

圖四 變頻恒壓供水電氣原理圖
如圖四所示,與前述的循環投切方案基本相同,BP1為森蘭SB200系列160kW變頻器,DZ1—DZ6為L(cháng)G ABE403a 400A空氣開關,FU1 500A,FU2 600A為快熔,KM1-KM10為L(cháng)G GMC-400交流接觸器,PT為森納斯壓力變送器,量程1Mpa。系統調試時,水泵電機從變頻狀態切換到工頻狀態,延時從300ms起,到500ms時電流表顯示也無明顯的沖擊,最后定為600ms。軟起動器設定為限流起動方式,設定為2.5倍。軟起動器起動時,起動電流接近800A,但在30s內下降到額定電流以下,查600A熔斷器曲線,通過1000A電流在60s熔斷,所以軟起動器的熔斷器定為600A。該系統已經投產兩年,每日供水4-5萬噸,運行良好。據廠家統計,電耗/噸減少20%.
六. 結論
多泵變頻恒壓供水系統常用的兩種構成方案,兩種方案各有優劣,采用循環投切方案的系統較多,在水泵電機從變頻狀態切換到工頻狀態時,只要嚴格遵循“先關閥,變頻器自由停車,延時后再切換;停車時,先開機,后開閥”。這樣,既可保證變頻器的安全運行,又無“水錘”現象發生。
